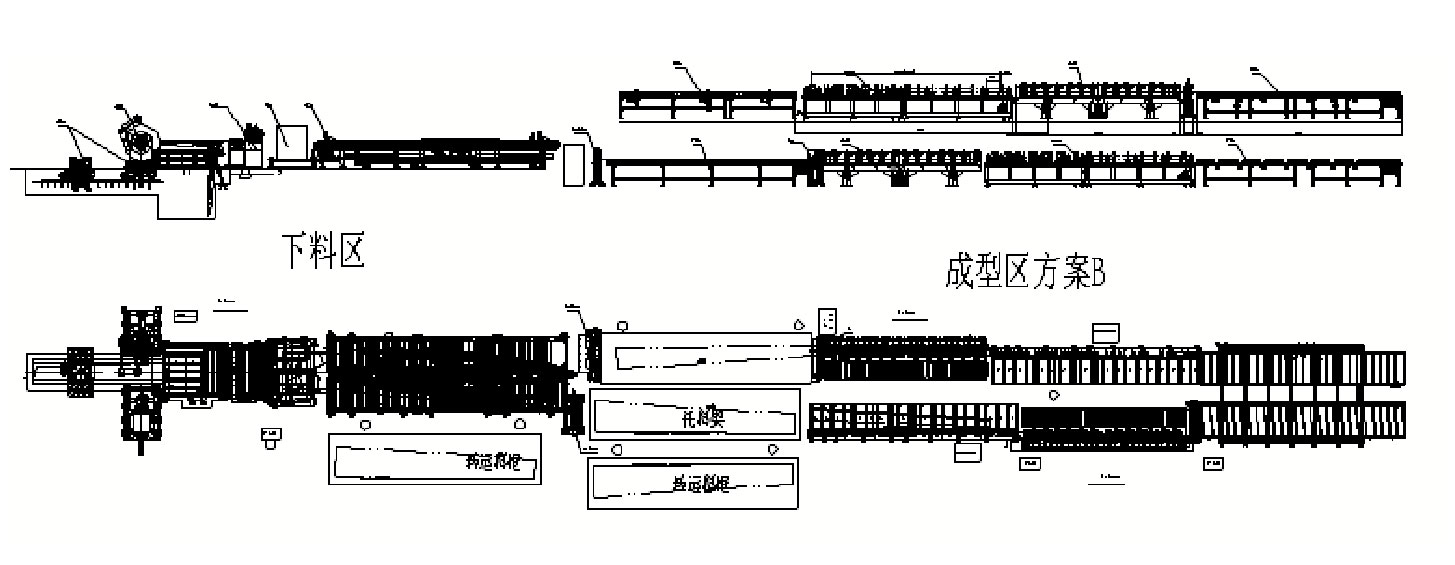

生产线布置图

上料--校平--收边丝--分剪下料--板料收集--切缺口--切端头-- 一次辊弯成型--集中冲孔---换向移位-- 二次辊压成型及冲孔--翻边--码垛

概述

1、TF金属仓仓顶板冷弯生产线可以完成变截面、多规格产品。该线具有自动化程度高、工艺流程短、适用性强、结构合理、操作方便且生产的型材有较好的抗压抗弯等特点。

2 该生产线能生产多种板宽、截面、长度的顶板，更换规格时需调整纵横剪角度、冲缺口模具和切端头挡料仅需调整相对位置，真空吸盘和翻边压料块需根据板型不同做相应更换，集中冲孔则需要根据板型的不同，调整个别冲孔机，无需全部调整。通过以上操作，便可实现多种板型的生产。

技术参数:

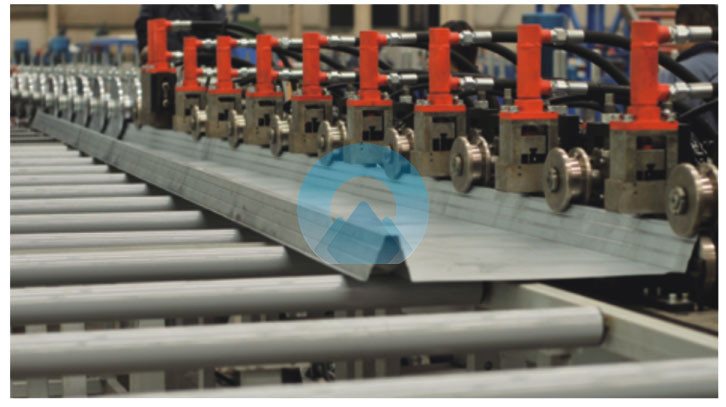

TF仓顶板冷弯生产线冲安装孔部分

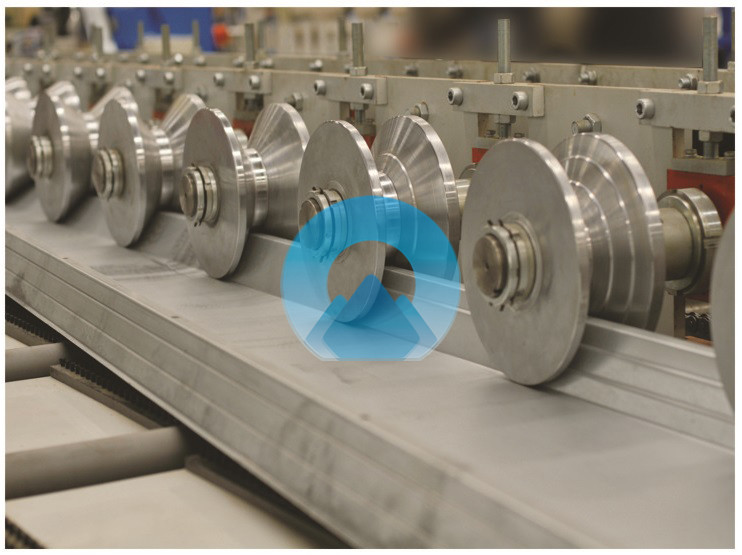

TF仓顶板冷弯生产线成型部分

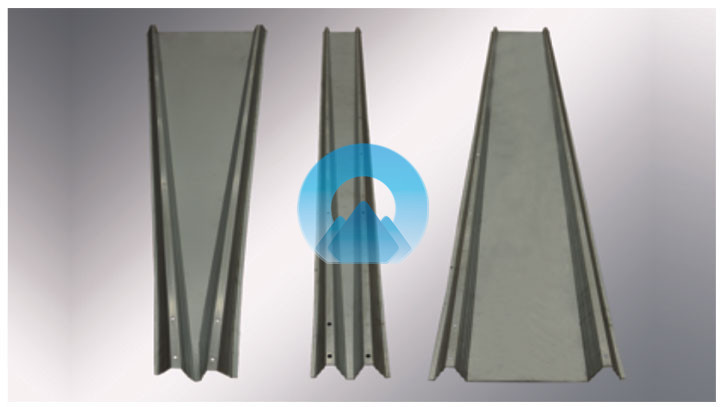

仓顶板型钢
